摩擦阻尼器
摩擦阻尼器(FD),通過構件間的摩擦滑移消耗輸入的能量,因其構造簡單、性能穩定、阻尼力大等特點而被工程采用。對于帶有摩擦阻尼器的結構,在正常使用荷載作用下,摩擦阻尼器為結構...

咨詢熱線:86-513-86721766

產品介紹

1、工作原理
       摩擦阻尼器(FD),通過構件間的摩擦滑移消耗輸入的能量,因其構造簡單、性能穩定、阻尼力大等特點而被工程采用。對于帶有摩擦阻尼器的結構,在正常使用荷載作用下,摩擦阻尼器為結構提供附加剛度而本身不滑移;在中大震作用下,摩擦阻尼器通過產生摩擦滑移做功以消耗吸收地震輸入的能量,為結構提供附加阻尼,從而減小結構響應。

1:摩擦阻尼器結構原理示意圖

2、產品特點
       摩擦阻尼器(FD)是鋼板與摩擦片之間的相對滑移產生摩擦力,將建筑物的振動能里轉化成熱能,從而達到減輕結構振動的目的。其特點是:

  1. 在未達到啟動條件(大震)時,摩擦阻尼器未啟動,其作用相當于剛性拉桿,整個裝置與普通支撐的效果基本相同;
  2. 當達到啟動條件后,摩擦阻尼器開始啟動,利用其本身的阻尼、摩擦、塑性變形性能來耗散地震能量,從而提高了結構的安全可靠性;
  3. 性能穩定,耐久性良好;
  4. 維護成本低。

3、產品檢測
       摩擦阻尼器產品性能測試及其性能指標均嚴格參照《建筑結構抗震規范》(GB50011-2010)中12.3節以及《建筑消能阻尼器》(JG/T-209-2012)中7.2和6.2的相關規定。
       摩擦阻尼器產品驗收標準均嚴格參照《建筑結構抗震規范》(GB50011-2010)中12.3節和《建筑消能阻尼器》(JG/T-209-2012)中8和9 的規定執行。
       我司研發的摩擦阻尼器產品經試驗測試,性能穩定,滿足規范要求。
4、安裝說明

       上、下連接板與預埋件固定,摩擦阻尼器通過螺栓或焊接固定在預埋件上后段焊加固。

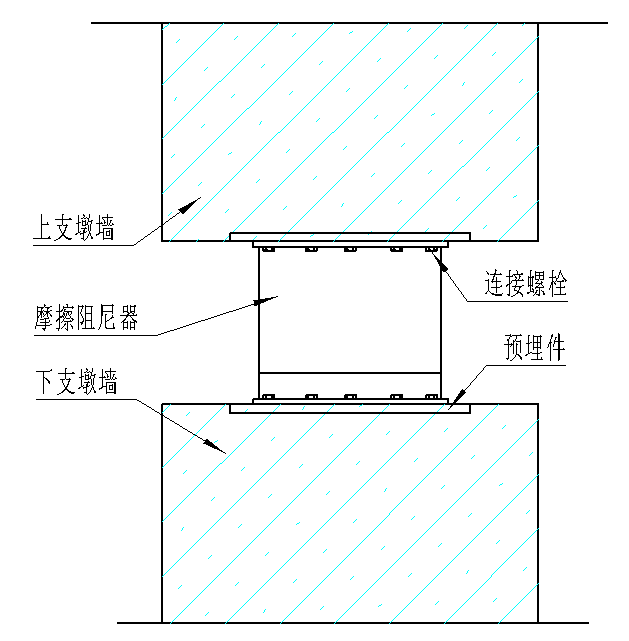

2:摩擦阻尼器 現場安裝示意圖

5、產品型號

序號

產品型號

設計阻尼力(KN)

起滑位移(mm

1

FD-100

100

1

2

FD-200

200

1

3

FD-300

300

1

4

FD-400

400

1

5

FD-500

500

1

6

FD-600

600

1

7

FD-700

700

1

8

FD-800

800

1

9

FD-900

900

1

10

FD-1000

1000

1

結構形式:拉伸型、剪切型。
